刮板輸送機與液壓支架,采煤機并稱綜采三機,是最重要的煤礦綜采設備之一。在工作面設備選型時,三機需要選型配套。

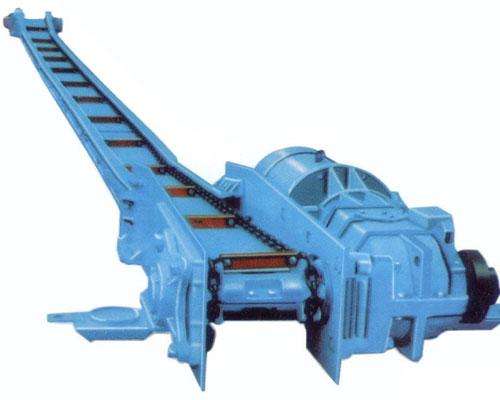

刮板輸送機(Scraper conveyor)是一種大型輸送機裝置,主要利用刮板鏈牽引在槽內運送散料。刮板輸送機由機頭、中間部和機尾部等三個部分組成,按刮板輸送機溜槽的布置方式和結構,可分為并列式及重疊式兩種;按鏈條數目及布置方式,可分為單鏈、雙邊鏈、雙中心鏈和三鏈四種。
刮板輸送機可用于水平運輸,亦可用于傾斜運輸。沿傾斜向上運輸時,煤層傾角不得超過25°,向下運輸時,傾角不得超過20°,當煤層傾角較大時,應安裝防滑裝置??蓮澢伟遢斔蜋C允許在水平和垂直方向作2°~4°的彎曲。
刮板輸送機的工作原理是,將敞開的溜槽,作為煤炭、矸石或物料等的承受件,將刮板固定在鏈條上(組成刮板鏈),作為牽引構件。當機頭傳動部啟動后,帶動機頭軸上的鏈輪旋轉,使刮板鏈循環運行帶動物料沿著溜槽移動,直至到機頭部卸載。刮板鏈繞過鏈輪作無級閉合循環運行,完成物料的輸送。
刮板輸送機位于液壓支架前端,由連接頭與液壓支架的推桿相連。
刮板輸送機配件主要有:刮板、鏈輪組件、中部槽、啞鈴組件、鏈輪、舌板、分鏈器、中部槽、減速機、鏈輪軸組、鋸齒環、E型螺栓、圓環鏈條、啞鈴銷、撥鏈器、護板、皮帶輪、導向塊等。
