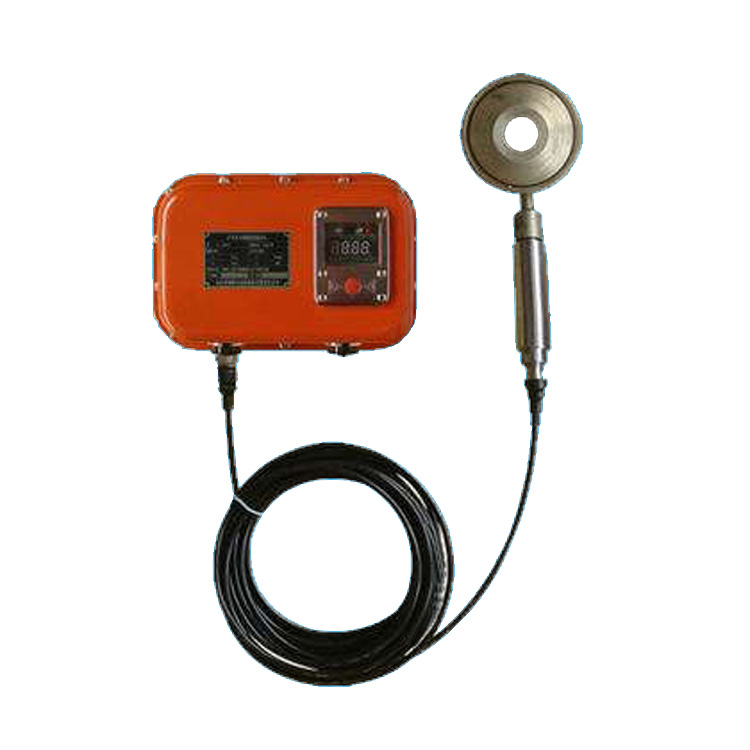

GMY200/20錨桿錨索應力傳感器

用途 ：

GMY200/20 礦用本安型錨桿（索）應力傳感器（以下簡稱傳感器）對煤礦井下錨桿（索）

受力的變化情況進行自動測量、光控顯示的簡易監測設備?？蓪?duì)巷道支護、硐室、圍巖應

力進行監控，是研究巷道、硐室穩定性不可缺少的監測儀器。該儀器采用 LED 數碼管顯示，

顯示器和傳感器采用分體安裝，具有顯示直觀、讀取方便、操作簡單、使用壽命長等特點，

并可回收利用顯示器。

主要技術參數 ：

 (1) 型號說明 ：

G M Y 200/20

G--傳感器    M-- 錨桿（錨索） Y--油壓式    200/20--量程/最大適用直徑

 (2) 防爆型式

礦用本質安全型，標志“ExibIMb”。

使用環境條件

2.1 能正常工作的環境條件：

a）環境溫度：0℃～40℃；

b）濕度：≤95％；

c）大氣壓力：80 kPa～116 kPa；

d）無顯著振動和沖擊的場合；

e）具有甲烷混合物及煤塵爆炸危險的煤礦井下。

2.2 能承受的貯運環境條件：

a）高溫：+60℃；

b）低溫：-40℃；

c）濕度：≤98％；

d）振動：50m/s²；

e）沖擊：500 m/s²。

主要技術特征

3.1 電氣性能

額定工作電壓：堿性電池 1.5V*4

工作電流：≤ 50 mA；

3.2 測量范圍與信號傳輸

3.2.1 測量范圍：0～300KN

3.2.2 信號輸出制式

a) 輸出信號：RS485，主從式；

b) 傳輸速率：2400 bps；

c)傳輸信號工作電壓幅值： ≤7 V。

3.3 基本誤差

不超過：1.5%FS

3.4 傳輸距離

傳感器與顯示器之間的最大傳輸距離：500 m（采用 MHYV 電纜，分布電阻：12.8Ω/km，

分布電容：0.06μF/km，分布電感：0.8mH/km，電纜具有安標證并在有效期內）。

3.5 空氣中的電氣間隙和爬電距離≥2.0mm，涂層下的爬電距離≥1mm。
