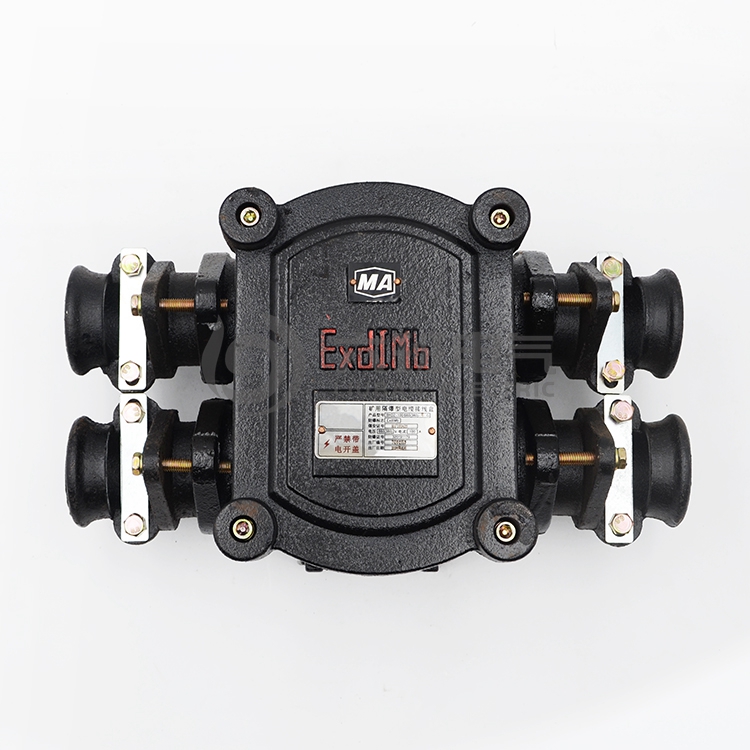

感謝您使用六班生產的 BHD2 系列礦用隔爆型電纜接線盒，本產品說明書符合 GB/T 9969-2008《工業 產品使用說明書總則》的要求。敬請?jiān)谑褂帽井a(chǎn)品前認真閱讀，本說明書詳細介紹了 BHD2 系列的使用方 法及注意事項。 一、概述 1. 產品特點： 1.1 接線盒具有結構合理，隔爆、耐濕熱、密封性能好、操作簡單、免維護等特點。 1.2 該接線盒外殼表面粉末靜電噴涂，耐高溫橡膠密封。 1.3 本接線盒采用安全設計可適用于額定電壓為 1140V、660V 和 380V 的交流電纜接線場所。 2. 適用范圍： 該礦用接線盒適用于具有甲烷爆炸性氣體混合物的煤礦井下的電纜連接和分支用。 3. 使用環境條件：接線盒在下列環境條件下能正常工作: 3.1 周圍環境溫度 0℃～40℃，氣壓為 0.8～1.1×105 Pa; 3.2 海拔高度：2000m; 3.3 周圍空氣月平均相對濕度為不大于 95％（25℃）； 3.4 使用在有瓦斯和煤塵爆炸危險的煤礦井下； 3.5 在無破壞絕緣的氣體或蒸汽環境中； 3.6 污染等級為 3 級。 3.7 防護等級為IP54。 3.8灰鑄鐵材質的接線盒嚴禁用于采掘工作面。 4. 型號組成及其代表意義 B H D 2 -口/口 - 口 口 外殼材質特征代號（G-鋼板，T-灰鑄鐵） 通數：2、3、4 額定電壓 V 額定電流 A 設計順序號 低壓 隔爆 接線盒 防爆型式： 礦用隔爆型 防爆標志：Ex d I Mb 5.產品執行標準 GB 3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》 GB 3836.2-2010《爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備》 GB 3836.3-2010 《爆炸性環境 第 3 部分：由增安型“e”保護的設備》 MT 492-2008《煤煤礦用隔爆型低壓電纜接線盒》 Q/LB 002-2019 《BHD2 系列礦用隔爆型電纜接線盒企業標準》二、產品結構特征: 1.1 可在各種惡劣環境和氣候條件下使用； 1.2 接線盒、蓋采用螺栓壓接形式，兩側為電源引線端，并設有控制線引入裝置。殼體內設有接線端 子，接線柱上用壓板將電纜頭壓接； 1.3 密封圈采用優質橡膠，耐高溫、抗老化； 1.4 表面采用高科技靜電噴涂技術，防腐性好，附著力強。 三、產品技術性能參數 產品型號 額定電壓 (V) 額定電流 (A) 通數 (個) BHD2-25/660(380)-2T 660(380) 25 2 BHD2-25/660(380)-3T 3 BHD2-25/660(380)-4T 4 BHD2-40/660(380)-2T 40 2 BHD2-40/660(380)-3T 3 BHD2-40/660(380)-4T 4 BHD2-100/660(380)-2G 100 2 BHD2-100/660(380)-3G 3 BHD2-100/660(380)-4G 4 BHD2-200/1140(660)-2G 1140(660) 200 2 BHD2-200/1140(660)-3G 3 BHD2-200/1140(660)-4G 4 BHD2-400/1140(660)-2G 400 2 BHD2-400/1140(660)-3G 3 BHD2-400/1140(660)-4G 4 四、使用方法: 1、接線盒拆箱后，應檢查有無損壞現象，零件有無缺失； 2、接線盒嚴禁帶電操作，必須按《煤礦安全規程》進行操作。 五、故障分析及排除故障現象 原因分析 排除方法 備注 1.電路不通 ①輸入線的接線端子螺 釘松動，零線或火線脫 落； ②輸出分支線的接線端 子螺釘松動，零線或火線 脫落； ①將總電源切斷，打開下 蓋，檢查壓線螺母是否松 動。如電源零線或火線脫 落，則按操作說明方法重 新安裝；將總電源切斷， ②將總電源切斷，打開下 蓋，檢查壓線螺母是否松 動。如輸出分支端的零線 或火線脫落，則按操作說 明方法重新安裝. 1.出廠時的標稱電壓為 接線盒可工作的最高電 壓，不能超過額定電壓的 使用范圍，可兼容額定電 壓限定以內的設備電纜 接線。 2.分去接線時，通過些接 線盒的總電流不能超過 他的額定電流， 3.嚴禁帶電維修。 六、運輸、貯存要求 6.1 運輸:接線盒運輸過程中不允許受劇烈機械撞擊和曝曬雨淋，嚴防摔擲、翻滾、重壓。 6.2 貯存接線盒應貯存在環境溫度為 0℃～40℃。干燥、清潔及通風良好無腐蝕性介質的倉庫內，應 遠離火源及熱源。 七、開箱及檢查 本產品外包裝采用紙箱包裝。開箱使用前，應檢查包裝是否有損壞現象，開箱應檢查箱附產品使用說 明書、合格證、裝箱單是否齊全；裝箱單所填寫的內容是否與實物一致；外觀是否有損傷，外觀應平整、 光潔、無缺陷。如發現有問題及時與本公司聯系。 八、注意事項 8.1 接線時，請注意斷開主電源。 8.2 用戶根據需要選擇出線口數量，如果有不需要出線的出口，必須用壓緊螺母將 T 字堵頭壓緊。 8.3 內部不接線的端子，要擰緊，不得松脫。 8.4 密封圈老化時要及時更換；配用電纜直徑范圍應和密封圈內徑相匹配，內徑見表 1。 表 1 密封圈規格 膠圈內徑 電纜直徑范圍 Φ 27×20 Φ 12 Φ 11～Φ 13 Φ 15 Φ 14～Φ 16 Φ 35×20 Φ 12 Φ 11～Φ 13 Φ 17 Φ 16～Φ 18Φ 58×30 Φ 19 Φ 18～Φ 20 Φ 27 Φ 25～Φ 28 Φ 33 Φ 31～Φ 34 Φ 84×38 Φ 23 Φ 21～Φ 24 Φ 35 Φ 33～Φ 36 Φ 42 Φ 40～Φ 43 Φ 56 Φ 54～Φ 57 Φ 127×53 Φ 63 Φ 61～Φ 64 Φ 75 Φ 73～Φ 76 Φ 82 Φ 80～Φ 83 Φ 92 Φ 90～Φ 93 九、安全警示 9.1 嚴禁帶電打開接線盒； 9.2 缺少零件的接線盒嚴禁下井使用； 9.3 嚴禁擊打、摔打接線盒； 9.4 嚴禁在超過額定電壓的現場的使用接線盒，經過控制線的總電流應小于接線盒的額定電流。 9.5 嚴禁隨意改變產品結構或零部件； 9.6 檢修時注意保護隔爆面，檢查緊固件是否損壞、密封圈是否老化，如有損壞或老化應及時更換；9.7 接線盒若出現故障，應立即上井維修，存在故障的接線盒不得下井使用； 十、售后服務及聯系方式 產品自購買之日起保用 3 年，保用期內，產品正常使用時出現任何故障，由本公司負責免費維修。您可與 我司駐當?shù)剞k事處聯系，可撥打以下電話或發郵件詢問各省辦事處聯系方式，我們將熱忱提供優質、快捷 的服務。
